雙偶極子天線

產品功能

雙偶極子調頻廣播發射天線（頻率范圍在：87.5-108MHz）波段的電磁信號向空間輻射的產品。天線采用兩組半波振子加反射面設計方式，外置的巴倫裝置可以有效抵消反向電流，通過調節巴倫線和輻射振子的長度，可以使該產品獲得FM波段任意頻率的諧振狀態；反射板使電磁信號向振子一側定向發射。

. 產品特點

采用法國湯姆遜公司的技術，高增益低損耗，穩定性強² 振子采用厚壁鋁合金或不銹鋼，反射板采用不銹鋼，天線具有強度高，抗腐蝕性強等優點
天線內部饋電系統全部采用銅鍍銀工藝，以確保天線單元板具有最低的傳輸損耗及承受大功率發射的要求。
調頻雙偶極子天線采用全密閉饋電系統，天線具有傳輸損耗低，一致性強，密封特性好，天線使用壽命長等特點
天線單板及系統駐波特性在頻率87-108MHz范圍內可達到1.10以下

技術手冊

產品詳情技術手冊

雙偶極子天線

產品功能

. 產品特點

采用法國湯姆遜公司的技術，高增益低損耗，穩定性強
振子采用厚壁鋁合金或不銹鋼，反射板采用不銹鋼，天線具有強度高，抗腐蝕性強等優點
天線內部饋電系統全部采用銅鍍銀工藝，以確保天線單元板具有最低的傳輸損耗及承受大功率發射的要求。
調頻雙偶極子天線采用全密閉饋電系統，天線具有傳輸損耗低，一致性強，密封特性好，天線使用壽命長等特點
天線單板及系統駐波特性在頻率87-108MHz范圍內可達到1.10以下

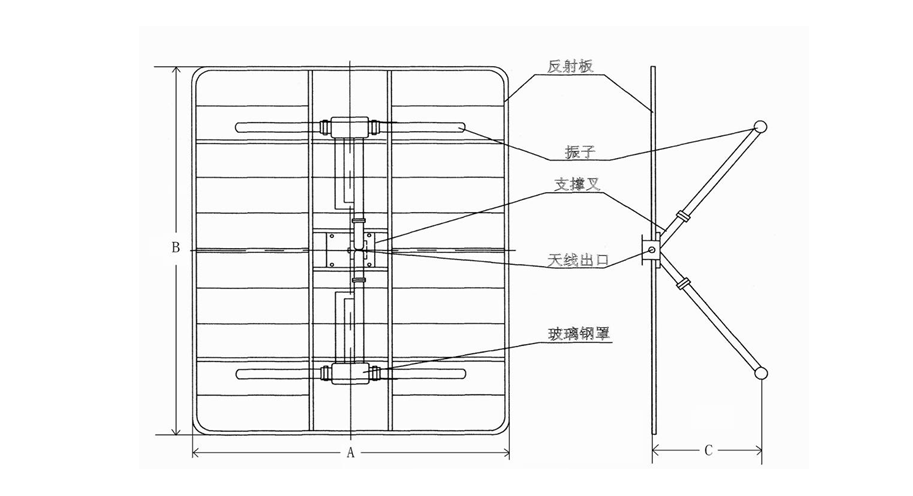

. 結構和外形示意

單板技術指標

單板指標說明

序號	項目名稱	指標
1	型號HTF-A02
2	頻率（Frequency）	87－108MHZ
3	功率（Power）	Max 3KW
4	輸入連接（Input connector）	L29、L36、IF45、IF70、IF110
5	重量（Weight）	30kg
6	帶寬（Bandwidth）	21MHz
7	尺寸（Length）	² A：2000mm ² B：2400mm ² C：830mm
8	輸入阻抗（Impedance）	50Ω
9	材料（Material）	² 振子體：鋁合金管 /不銹鋼 ² 饋電部分：銅鍍銀 ² 反射板：不銹鋼
10	增益（Gain）	8dBd
11	抗風速	200 km/h
12	波束下頃（Beam tilt）	計算機仿真設計
13	避雷方式（Lightning protection）	天線全部直流接地
14	駐波比（VSWR）	≤1.08

兩層四面天線系統技術指標

序號	項目名稱	指標
1	型號 MODEL	GME9A2DF-8
2	頻率	87-108MHz
3	功率	Max 20kw
4	不圓度	≤ ±3 dB
5	駐波比	≤1.08
6	增益	5dBd
7	波束下頃	計算機仿真設計
8	第一零點填充	＞13％
10	輸入連接型號	與饋管配套
11	天線重量	200kg
12	抗風力	12級
13	顏色	紅白相間
14	避雷方式	天線全部直流接地
15	下傾方式	電氣或機械
